Tavoite saada lämmintä ääntä ja äänenvärin säätöä kylmiin puolijohdevermeisiin ja/tai toimiminen pienehkönä etuasteena jos ei muutakaan ole tarjolla.
Etuasteen 2k7 + .68uF tekee -3dB pisteen taajuudelle 1/2piRC = noin 86Hz. Insipiraation lähdettä ei tarvinne erikseen kertoa. Korjaimen muoto on -6dB hyllykorjain.
Tonestackin (James) osien arvot on varastettu suoraan Merlin Blencoven kirjasta. Häviö speksien mukaan -7dB, keskimmäinen shift siirtää keskialuetta jossain 100-700 kieppeillä. Pitäisi olla hyvä ?
Triodiaste pystynee noin 2/3 B+ Vpp ulostuloon ennen klippausta ja oletetaan että mennään siihen asti, mahdollisesti vähän pienemmällä jännitteellä
Vrms = 0.3535 * Vpp
190*2/3 = 126Vpp = 44Vrms.
Linjataso on haarukassa 0.3Vrms (kuluttaja) - 1.2Vrms (pro).
Hieman tarvitsee siis vaimentaa.
Jos RA+RB on 100k käyttäytyy aste kuten normaali 100k anodivastuksella oleva.
Ulostuloimpedanssi on
https://el34world.com/Forum/index.php?topic=16665.0
mukaan
Zout=[(rp+1)*RB]/(rp+RA+RB)
jossa rp on 62k.
Jos RA=RB=51k, Zout=20k, Vrms=22V
Jos RA=90k, RB=10k, Zout=4k Vrms=4.4V
Jos RL=22k, potikka 10k on 32k > 5*4k eli ei kuormiteta liikaa.
Vout=1.38V minkä pitäisi siis riittää.
Lasketaan vaihtoehto, jos vaikka tarvitaankin enemmän hönkää:

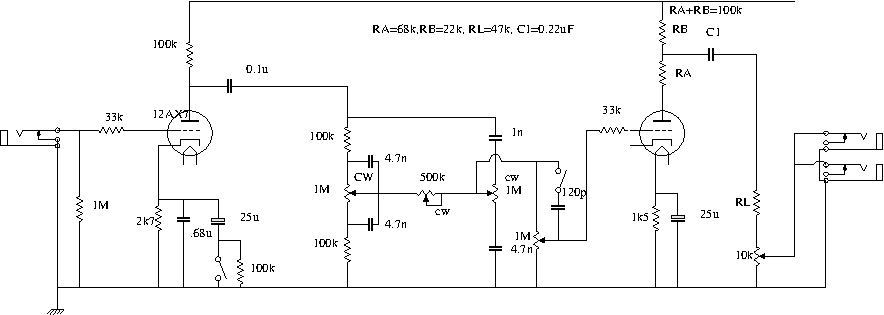

Jos RA=68k, RB=22k, Zout=~10k, Vrms=10.7V
Jos RL=68k, potikka 10k on 78k > 5*10k eli ei kuormiteta liikaa.
Vout=1.37V
Jos RL=47k, potikka 10k on 57k > 5*10k eli ei kuormiteta liikaa.
Vout=1.87V
Jättää vähän varaa. Lasketaan C1, saadaan 0.11uF, käytetään se sama 0.22uF
Ulostuloimpedanssi on se 10k potikka jonka rinnalla noi loput vastukset eli alle 10k.
